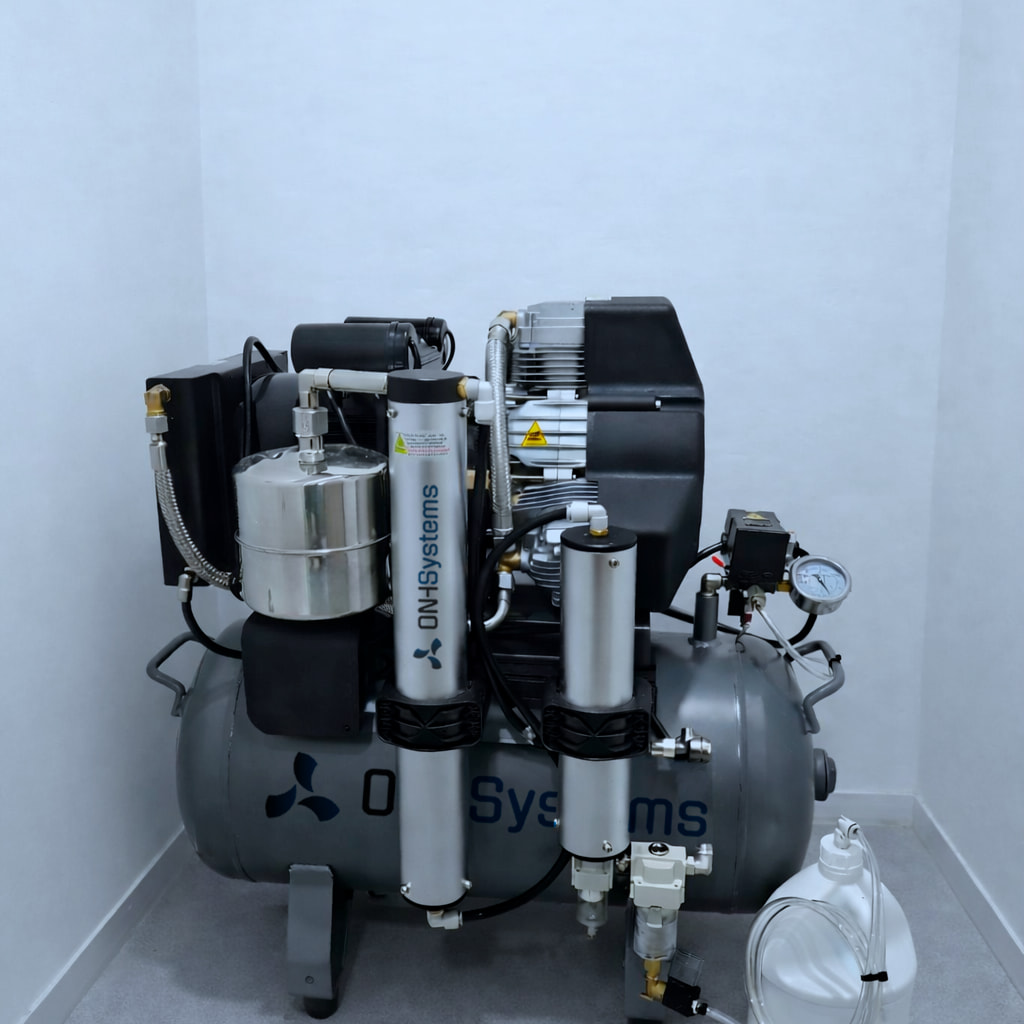

От правильного выбора стоматологического компрессора зависит как долго прослужит оборудование клиники, будет ли хватать давления в пиковые часы и сколько придётся тратить на ремонт.

Мы отобрали ключевые параметры, на которые нужно обращать внимание при покупке.

1. Масляный или безмасляный?

Бывают компрессоры с маслом и без него.

Масляные

надёжнее по ресурсу, но воздух из них нужно очищать от масла. Даже при хорошей фильтрации риск попадания примесей остаётся, а для стоматологии это недопустимо.

Безмасляные

воздух чистый, без посторонних частиц. Современный стандарт для клиник.

Вывод:

выбирайте безмасляные модели, сертифицированные для медицины.

2. Сколько воздуха нужно (производительность)

Производительность измеряется в литрах в минуту (л/мин). Это главная цифра, на которую смотрят в первую очередь.

Сколько потребляет оборудование (приблизительно):

Турбинный наконечник

25–35 л/мин

Микромотор

10–15 л/мин

Скалер

30–50 л/мин

Воздушный пистолет

40–60 л/мин

Аспирация с эжектором

80–120 л/мин

Сложите расход всех устройств, которые могут работать одновременно, и добавьте запас 30%. Это покроет износ фильтров и пиковые нагрузки.

Примерные ориентиры:

1 кресло

от 100 л/мин

2 кресла

от 200 л/мин

3 кресла

от 350 л/мин

3. Давление

Почти вся стоматология работает при давлении 6 бар. Компрессор обычно держит давление в диапазоне от 6 до 8 бар — включается при 6, выключается при 8.

В характеристиках смотрите производительность именно при 6–8 бар, а не на холостом ходу.

4. Ресивер

Ресивер — это ёмкость, где хранится сжатый воздух. Он нужен, чтобы компрессор включался реже и не работал на износ.

Правило подбора:

на каждые 2–4 л/мин производительности берите 1 литр объёма ресивера.

На практике:

До 100 л/мин

бак 24–50 л

До 200 л/мин

бак 50–100 л

До 300 л/мин

бак 100–150 л

Бак должен быть с антикоррозийным покрытием и с краном для слива конденсата.

5. Осушение и фильтры

Влага в воздухе — главный враг турбин. При сжатии воздуха водяной пар превращается в воду, и если её не убирать, она попадает в наконечники, вызывая коррозию и поломки.

Поэтому компрессор для стоматологии обязательно должен иметь осушитель (мембранный, рефрижераторный или адсорбционный).

Также нужна система фильтров:

• грубой очистки (крупные частицы),
• тонкой очистки (мелкие частицы до 0,01 мкм),
• угольный (убирает запахи и остатки масла).

Без этого инструменты клиники быстро выйдут из строя.

6. Уровень шума

Шум — вопрос комфорта. Для установки прямо в кабинете выбирайте модели с шумом не более 60–65 дБ. Если ставите в отдельное техпомещение — можно до 75 дБ.

Современные модели имеют шумозащитные кожухи и виброопоры — обратите на это внимание.

7. Электричество и вентиляция

Компрессор потребляет немало энергии, а при запуске ток скачет в 5–7 раз выше рабочего. Убедитесь, что проводка и автоматы это выдерживают.

Помещение, где стоит компрессор, должно проветриваться. Без вентиляции мотор перегревается, и это частая причина ремонтов. Температура — не выше +40°C.

8. Производитель и сервис

При выборе компрессора обращайте внимание не только на цену, но и на:

• наличие сертификата для медицины;
• доступность расходников (фильтры, ремкомплекты);
• сервисные центры поблизости.

Дешёвый компрессор без обслуживания обойдётся дороже в долгосрочной перспективе.

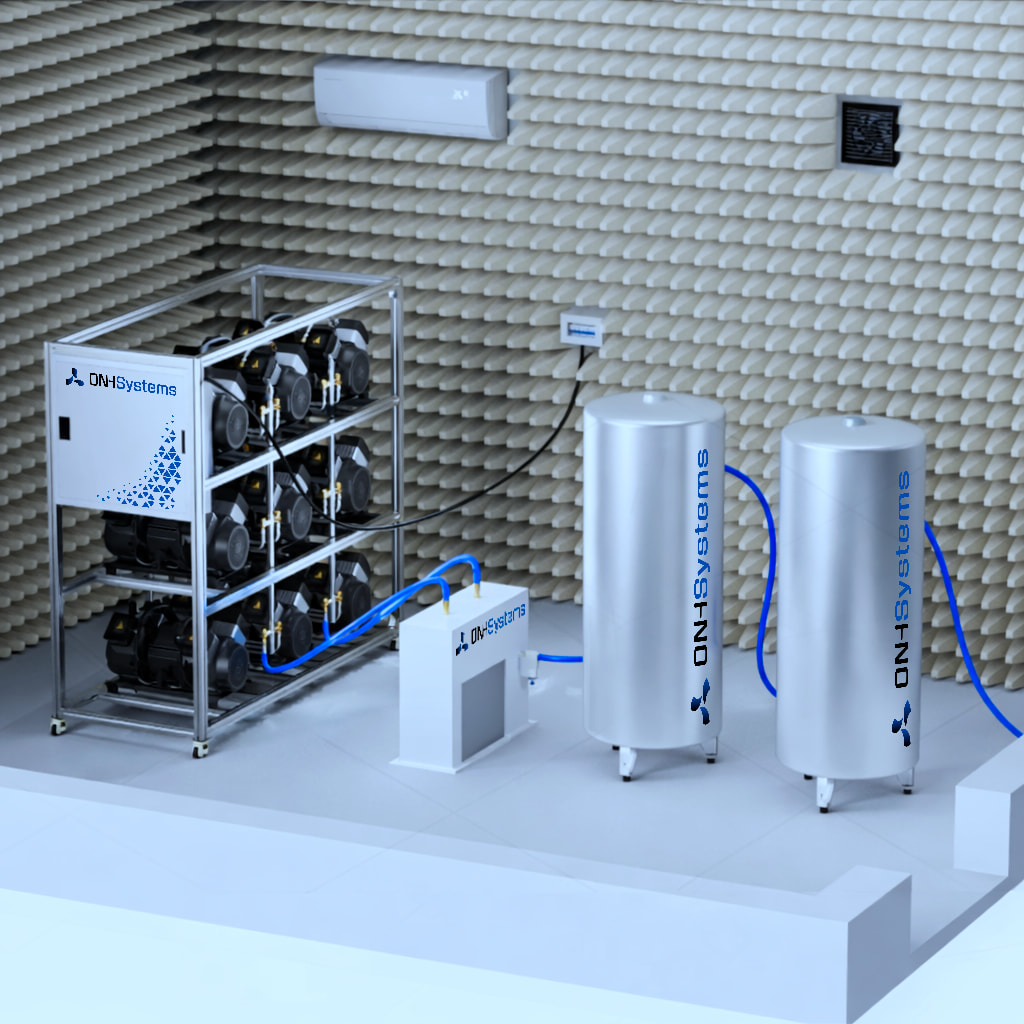

Сжатый воздух, генерируемый компрессором, содержит водяной пар в концентрации, соответствующей точке росы на всасе. При охлаждении в ресивере и магистрали пар конденсируется, и образовавшаяся жидкость поступает к пневматическому инструменту. Для удаления влаги применяются осушители двух типов — мембранные и адсорбционные. Выбор между ними определяется требованиями к точке росы, режимом эксплуатации и бюджетными ограничениями.

Мембранный осушитель

Принцип действия

Основа конструкции — пучок половолоконных мембран с селективной проницаемостью. Водяной пар диффундирует через стенки волокон быстрее, чем воздух. Часть осушенного воздуха (продувочный поток) направляется противотоком по внешней стороне мембран и удаляет проникшую влагу в атмосферу.

Эксплуатационные особенности

• Отсутствие механических узлов обеспечивает высокую надёжность.
• Не требует регулярного технического обслуживания.
• Чувствителен к загрязнениям — масло и механические частицы необратимо повреждают мембранный пучок.
• Применение ограничено моделями с небольшим расходом воздуха.

Адсорбционный осушитель

Принцип действия

Воздух пропускается через слой пористого материала (адсорбента) — обычно силикагеля или активированного оксида алюминия. Молекулы воды удерживаются в микропорах за счёт физической адсорбции. По мере насыщения адсорбента проводится его регенерация.

Эксплуатационные особенности

• Регулярная замена адсорбента — периодичность зависит от ресурса материала и качества входного воздуха.
• Увеличенные габариты по сравнению с мембранными осушителями.
• Требуется резервный блок или остановка процесса на время регенерации.
• Присутствие масла в воздухе сокращает срок службы адсорбента.

Сравнение по ключевым параметрам

Критерии выбора для стоматологического применения

Мембранный осушитель

Рекомендуется для стандартных стоматологических кабинетов со следующими параметрами:

• расход воздуха до 2,5 м³/мин;
• точка росы +3°C достаточна для защиты турбин, микромоторов и скалеров;
• приоритет — минимальное обслуживание и отсутствие энергозависимости;
• компрессор установлен в чистом помещении без масляных аэрозолей во всасываемом воздухе.

Адсорбционный осушитель

Рекомендуется в следующих условиях:

• расход воздуха превышает 2,5 м³/мин;
• эксплуатация при отрицательных температурах окружающей среды;
• требования к точке росы ниже 0°C (специализированное оборудование, зуботехнические лаборатории);
• возможность регулярного сервисного обслуживания.

Заключение

Выбор осушителя определяется требуемой точкой росы, производительностью компрессорной установки и условиями эксплуатации.

Для подавляющего большинства стоматологических кабинетов с 1–2 постами мембранный осушитель является технически и экономически обоснованным решением. Он обеспечивает защиту инструмента от конденсата, не требует внимания в процессе эксплуатации и не увеличивает эксплуатационный бюджет.

Адсорбционные осушители применяются в более требовательных условиях — при высокой нагрузке, холодном климате или необходимости достижения сверхнизкой точки росы. Их использование оправдано при наличии штатного сервисного персонала и соответствующего бюджета на обслуживание.

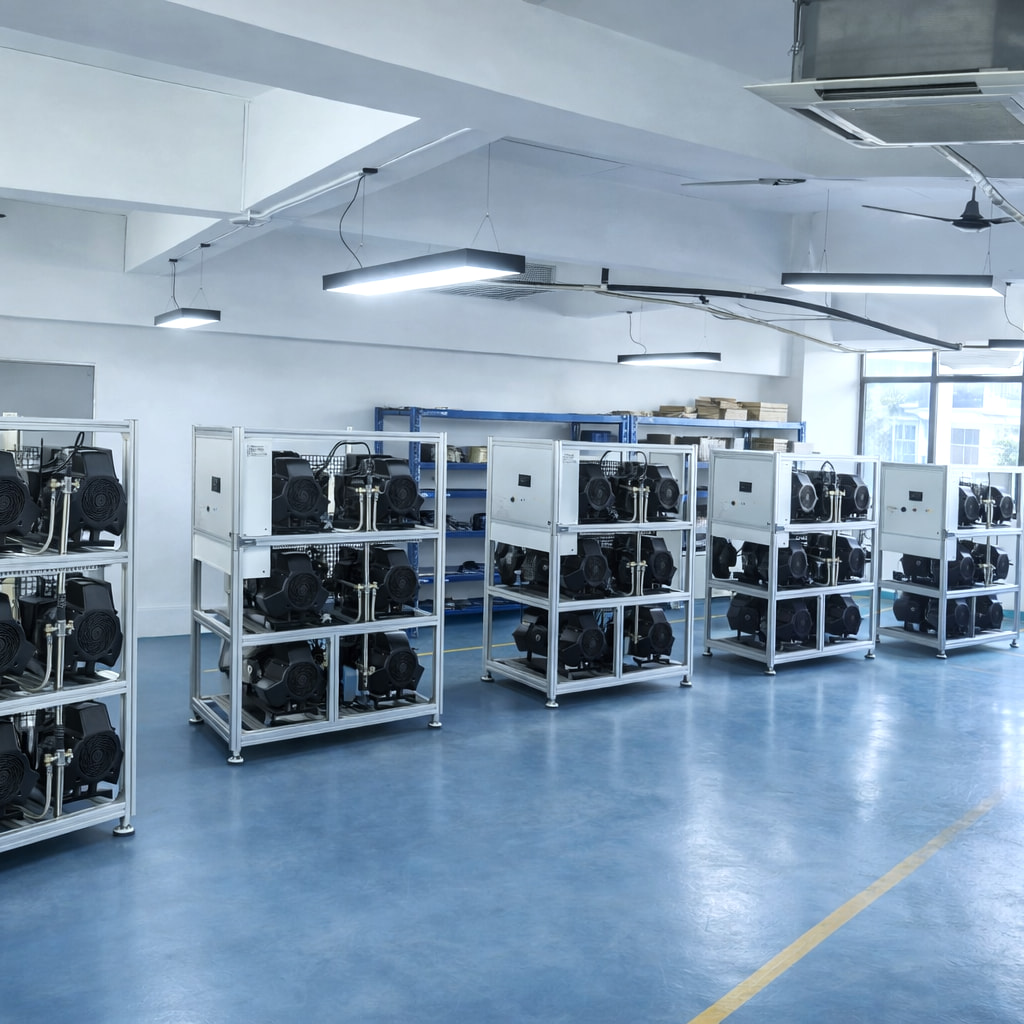

Наиболее частый вопрос при подборе компрессора для стоматологической клиники — какой компрессор нужен на одно / два / три кресла? Прямой зависимости «количество кресел = модель компрессора» не существует, поскольку оснащение кабинетов различается по типу оборудования и режиму использования. Однако существуют отработанные методики расчёта, позволяющие точно определить требуемые параметры компрессорной установки исходя из числа рабочих мест.

Почему недостаточно считать по количеству кресел

Два кабинета могут иметь принципиально разное потребление воздуха. Определяющие факторы:

тип аспирационной системы

эжекционная (инжекторная) аспирация потребляет сжатый воздух, насосная — нет;

количество единиц оборудования

в кабинете (наличие дополнительных скалеров, физиодиспенсеров, пневмоинструментов);

интенсивность работы

количество пациентов в смену и загрузка персонала.

Таким образом, количество кресел является отправной точкой, но итоговый расчёт требует учёта реального состава оборудования.

Исходные данные для расчёта

Для корректного подбора компрессора необходимо определить суммарный расход воздуха всеми потребителями, которые могут работать одновременно.

Средние значения расхода сжатого воздуха для стоматологического оборудования (при давлении 6 бар):

Методика расчёта производительности

Пошаговый алгоритм:

1. Определить состав оборудования в каждом кабинете.
2. Суммировать расход всех потребителей в одном кресле при пиковой нагрузке.
3. Умножить полученное значение на количество кресел, работающих одновременно.
4. Ввести поправочный коэффициент одновременности (0,7–0,9) — снижает расчётный максимум, поскольку не все устройства задействованы одновременно.
5. Добавить коэффициент запаса 30% — компенсирует износ фильтров, падение производительности со временем и кратковременные пиковые нагрузки.

Расчётные сценарии для разного количества кресел

Одно кресло

Вариант А:

кабинет с насосной (неэжекционной) аспирацией.

Состав оборудования:

турбина

30 л/мин

микромотор

15 л/мин

скалер

40 л/мин

пистолет

50 л/мин

аспирация

не потребляет сжатый воздух

Итого:

135 л/мин

С учётом запаса 30%:

от 175 л/мин

Вариант Б:

кабинет с эжекционной аспирацией.

Добавляется расход аспирации — 100 л/мин

Итого:

235 л/мин

С учётом запаса 30%:

от 305 л/мин

Рекомендация для одного кресла:

без эжекционной аспирации

170–220 л/мин

с эжекционной аспирацией

300–350 л/мин

Два кресла

При расчёте на два кресла применяется коэффициент одновременности 0,8 — предполагается, что в один момент времени не все потребители работают на максимальной мощности.

Вариант А:

оба кабинета с насосной аспирацией.

Расход на одно кресло:

135 л/мин

На два:

135 × 2 × 0,8 = 216 л/мин

С запасом 30%:

от 280 л/мин

Вариант Б:

оба кабинета с эжекционной аспирацией.

Расход на одно кресло:

235 л/мин

На два:

235 × 2 × 0,8 = 376 л/мин

С запасом 30%:

от 490 л/мин

Вариант В:

один кабинет с эжекцией, второй — с насосной.

(235 + 135) × 0,8 = 296 л/мин

С запасом 30%:

от 385 л/мин

Рекомендация для двух кресел:

оба с насосной аспирацией

280–350 л/мин

один с эжекцией, один с насосной

380–450 л/мин

оба с эжекционной аспирацией

480–550 л/мин

Три кресла и более

При трёх и более креслах коэффициент одновременности снижается до 0,7 — вероятность пиковой загрузки всех установок одновременно минимальна.

Пример расчёта для трёх кресел с эжекционной аспирацией:

Расход на одно кресло:

235 л/мин

На три:

235 × 3 × 0,7 = 493,5 л/мин

С запасом 30%:

от 640 л/мин

Рекомендация для трёх кресел:

все с насосной аспирацией

от 380 л/мин

смешанный состав

от 500 л/мин

все с эжекционной аспирацией

от 640 л/мин

Для четырёх и более кресел расчёт выполняется по той же схеме. На практике для 4–5 кресел требуемая производительность составляет от 800 до 1200 л/мин.

Соответствие производительности и объёма ресивера

Производительность компрессора и объём ресивера взаимосвязаны. Оптимальное соотношение — 1 литр ресивера на 2–4 л/мин производительности.

Рекомендуемые объёмы ресивера:

Давление

Все расчёты производительности ведутся для рабочего давления 6 бар. Компрессор должен обеспечивать циклическую работу в диапазоне 6–8 бар с возможностью регулировки порогов включения и отключения.

При подборе обращать внимание на значение производительности, указанное в паспорте именно для давления 6 бар, а не на максимальное давление холостого хода.

Дополнительные факторы при подборе

Тип привода:

для клиник с несколькими креслами рекомендуется винтовой или поршневой компрессор с частотным регулированием — это снижает количество пусков двигателя и продлевает срок службы.

Осушение воздуха:

для двух и более кресел требуется осушитель производительностью, соответствующей расходу воздуха. При нескольких креслах с эжекционной аспирацией применение осушителя обязательно.

Система фильтрации:

при увеличении числа потребителей возрастает нагрузка на фильтры. Необходимо предусмотреть фильтры с ресурсом, соответствующим общему расходу, и регулярный график их замены.

Резервирование:

для клиник с 3 и более креслами рекомендуется предусматривать резервный компрессор или установку с двумя независимыми двигателями — это обеспечивает продолжение работы при отказе одного из агрегатов.

Заключение

Подбор компрессора по количеству кресел требует расчёта реального потребления воздуха с учётом типа аспирации, состава оборудования и режима работы клиники.

Представленные в статье цифры являются расчётными ориентирами. Для точного подбора рекомендуется использовать паспортные данные конкретных стоматологических установок и планируемых к подключению единиц оборудования. Дополнительный запас производительности (30%) компенсирует износ и пиковые нагрузки, а корректно подобранный объём ресивера обеспечивает оптимальную частоту включений двигателя и продлевает срок службы компрессорной установки.

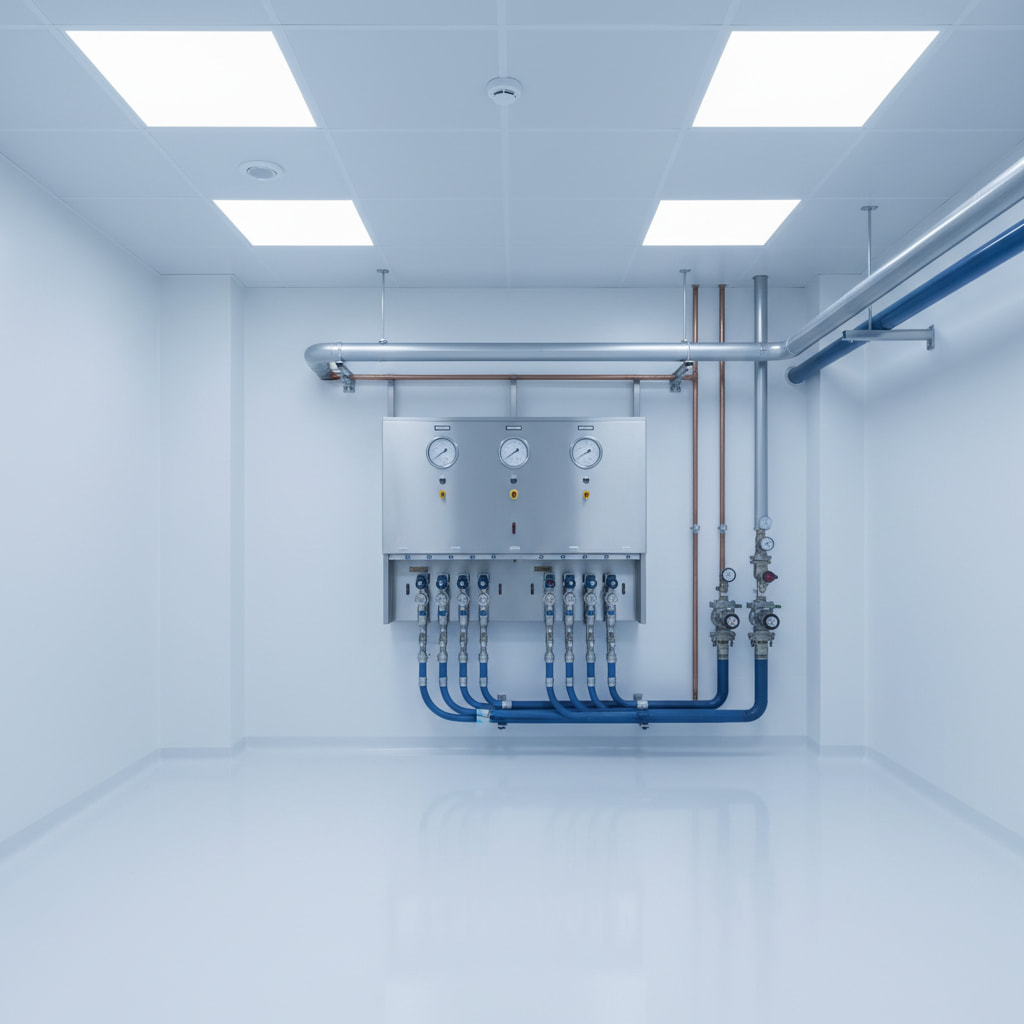

Медицинский сжатый воздух — это воздух атмосферного происхождения, прошедший процедуру сжатия и многоступенчатой очистки, в результате которой его качество доведено до уровня, допустимого для применения в медицинских целях.

В отличие от технического сжатого воздуха, используемого в промышленности, медицинский воздух является фармацевтическим продуктом. Он подаётся пациенту непосредственно (через системы вентиляции лёгких, наркозные аппараты) либо контактирует со слизистыми и тканями (в стоматологии), что предъявляет к его качеству принципиально иные требования.

Наряду с кислородом, медицинский сжатый воздух является наиболее важным и широко используемым медицинским газом в лечебных учреждениях.

Нормативная база

Качество медицинского сжатого воздуха регламентируется несколькими взаимосвязанными стандартами.

Основополагающий документ

ISO 7396-1 (в России — ГОСТ Р ИСО 7396-1), который устанавливает требования к проектированию, монтажу, эксплуатации и испытаниям трубопроводных систем медицинских газов. Этот стандарт регулирует всю цепочку — от компрессорной станции до точки потребления.

Ключевой стандарт качества

ISO 8573-1 (в России — ГОСТ Р ИСО 8573-1-2016), который классифицирует сжатый воздух по трём группам загрязнений и устанавливает классы чистоты. Именно этот стандарт определяет, какой воздух считать пригодным для медицинского применения.

Дополнительные требования

содержатся в Европейской Фармакопее — она устанавливает предельно допустимые концентрации оксидов углерода, паров масла, диоксида серы, оксидов азота и водяного пара.

Для стоматологии действует отдельный стандарт — ISO 22052:2020, который определяет требования к центральным компрессорным установкам, подающим воздух в стоматологические кабинеты.

Основные параметры качества

Твёрдые частицы

Атмосферный воздух содержит пыль, сажу, споры грибов и другие микрочастицы. При сжатии их концентрация возрастает. Попадая в дыхательные пути пациента или в стоматологический инструмент, частицы вызывают раздражение тканей, ускоряют износ оборудования и служат питательной средой для микроорганизмов.

Влага (водяной пар)

Атмосферный воздух всегда содержит водяной пар. При сжатии его концентрация растёт, а при охлаждении в ресивере и магистралях пар конденсируется в воду. Влага в медицинском воздухе недопустима по нескольким причинам:

• вызывает коррозию трубопроводов и внутренних деталей оборудования;
• создаёт среду для размножения бактерий и грибков;
• при попадании в дыхательные пути пациента может вызвать осложнения;
• в стоматологии ухудшает адгезию композитных материалов.

Именно поэтому медицинский воздух требует осушения до точки росы не выше -40°C (для стоматологии допустимо +3°C).

Масляные аэрозоли и пары — продукт работы компрессоров со смазкой. Даже в микроскопических концентрациях масло:

• токсично при попадании в дыхательные пути;
• повреждает лёгочную ткань при длительной подаче;
• в стоматологии ухудшает качество пломбировочных материалов.

Поэтому для медицинских целей применяются исключительно безмасляные компрессоры или системы с многоступенчатой очисткой.

Оксиды азота, серы и углерода

При сжатии атмосферного воздуха концентрация всех содержащихся в нём газов возрастает кратно степени сжатия. Если на всасе присутствуют оксиды азота (NOₓ), диоксид серы (SO₂) или угарный газ (CO), в сжатом воздухе их содержание становится недопустимо высоким. Поэтому компрессорная станция должна размещаться в помещении с чистым атмосферным воздухом.

Требования к системе подачи

Согласно ГОСТ Р ИСО 7396-1, система централизованного обеспечения сжатым воздухом должна содержать не менее трёх независимых источников (компрессоров): первичный, вторичный и резервный. Это требование обеспечивает бесперебойную подачу воздуха даже при отказе одного из агрегатов.

Система кондиционирования медицинского воздуха включает несколько обязательных ступеней:

Фильтры предварительной очистки

улавливают крупные частицы и аэрозоли.

Осушитель

удаляет водяной пар до требуемой точки росы.

Фильтры тонкой очистки

задерживают частицы до 0,01 мкм.

Угольный фильтр

удаляет пары масла и органические соединения.

Каталитический слой

нейтрализует оксид углерода.

Антибактериальный фильтр

задерживает бактерии перед подачей в сеть.

Медицинский воздух в стоматологии

В стоматологии сжатый воздух используется для привода турбинных наконечников, микромоторов, скалеров, воздушных пистолетов и систем аспирации. Он также подаётся непосредственно в полость рта пациента при обдуве и сушке.

Требования к стоматологическому воздуху регламентируются стандартом ISO 22052:2020. Ключевые отличия стоматологического воздуха от общебольничного:

Допустимая точка росы

выше (до +3°C), поскольку воздух не подаётся в дыхательные пути, а используется для привода инструментов и обдува.

Требования к чистоте

класс 1.1.1 по ISO 8573-1 остаётся обязательным.

Безмасляные компрессоры

применение масляных компрессоров в стоматологии связано с риском попадания масляных аэрозолей в полость рта.

При этом исследования показывают, что влажный и загрязнённый воздух в стоматологии является источником бактериального заражения. Основные причины проблем — использование масляных компрессоров, отсутствие осушителей, нерегулярный слив конденсата и низкая эффективность фильтрации.

Заключение

Медицинский сжатый воздух — это не просто «воздух из компрессора», а контролируемый фармацевтический продукт, качество которого регламентируется международными и национальными стандартами. Его ключевые параметры — содержание твёрдых частиц, влаги, масла и токсичных газов — должны строго соответствовать классу чистоты 1.1.1 по ISO 8573-1.

Для стоматологических применений допустимы менее жёсткие требования к осушению (точка росы +3°C вместо -40°C), однако требования к отсутствию масла и механических примесей остаются неизменными. Правильный выбор компрессорного оборудования, системы осушения и фильтрации — единственный способ гарантировать, что воздух, подаваемый в кабинет, действительно является медицинским.

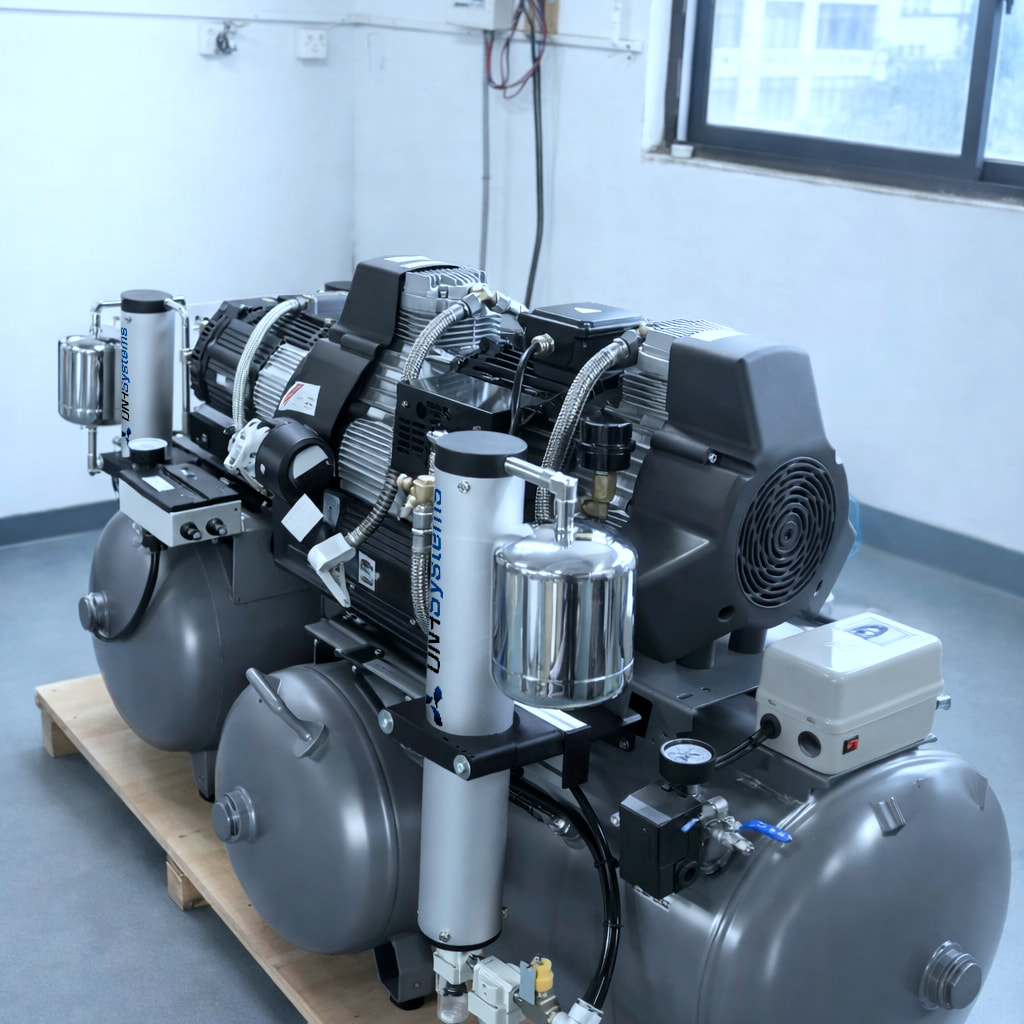

Стоматологический компрессор является базовым элементом инженерной инфраструктуры кабинета. Он обеспечивает сжатым воздухом турбинные наконечники, микромоторы, пневматические скалеры, воздушно-водяные пистолеты и системы аспирации. От его стабильной работы зависит не только функционирование всего пневматического оборудования, но и ресурс дорогостоящих инструментов, а также санитарная безопасность приёма.

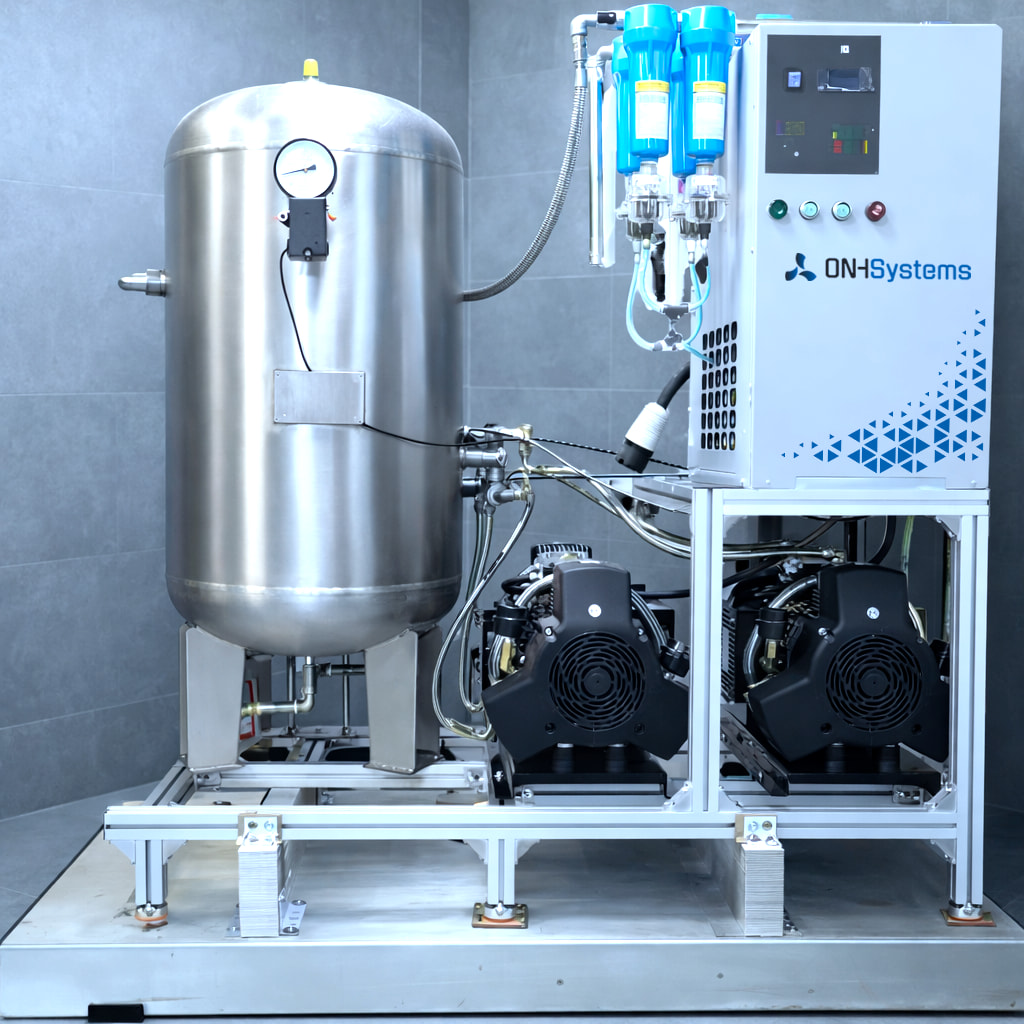

Качество сжатого воздуха в стоматологии регламентируется стандартом ISO 22052:2020, который устанавливает требования к центральному компрессорному оборудованию и чистоте подаваемого воздуха. Воздух должен быть полностью очищен от масла, влаги и механических частиц.

Тип компрессора

По принципу смазки компрессоры делятся на масляные и безмасляные.

Масляные компрессоры традиционно мощнее и долговечнее, но требуют сложной системы фильтрации для удаления масляных аэрозолей из воздушной магистрали. Даже микроскопические частицы масла могут повредить наконечники или попасть в ротовую полость пациента.

Безмасляные компрессоры исключают контакт воздуха со смазочными материалами. Они не требуют замены масла, не выделяют примесей и соответствуют условиям стерильной работы. Для стоматологических клиник безмасляные компрессоры являются стандартным решением.

Производительность

Производительность компрессора, измеряемая в литрах в минуту (л/мин), показывает объём воздуха, который оборудование способно стабильно подавать под нагрузкой. Это ключевой параметр при подборе.

Для определения требуемой производительности необходимо суммировать расход воздуха всех потребителей, которые могут работать одновременно. Расход стоматологической установки с насосной системой аспирации составляет около 50 л/мин, с инжекторной (эжекционной) — около 120 л/мин. Дополнительное оборудование также потребляет воздух — это необходимо учитывать.

Рекомендуется выбирать компрессор с резервом производительности не менее 30% от общего расчётного потребления. Это обеспечивает стабильную работу системы, уменьшает частоту запусков двигателя и увеличивает срок службы.

Ориентировочные значения: для одной стоматологической установки требуется производительность не менее 150–250 л/мин. Для двух установок — от 200 л/мин и выше. Для трёх-четырёх установок — от 300 л/мин. Для крупных клиник с 7–8 кабинетами производительность должна составлять от 300 л/мин и более.

Рабочее давление

Большинство стоматологического оборудования рассчитано на рабочее давление 5,5–6,0 бар. Компрессор работает в циклическом режиме: включается при снижении давления до нижнего порога (обычно 5–6 бар) и отключается при достижении верхнего (около 8 бар).

При выборе компрессора необходимо обращать внимание на фактическую производительность при давлении 5–8 бар, а не только на максимальную мощность двигателя.

Объём ресивера

Ресивер — резервуар для хранения сжатого воздуха, который сглаживает пиковые нагрузки и обеспечивает стабильность давления. Он влияет на частоту включений компрессора: чем больше объём, тем реже запускается двигатель.

Оптимальным считается соотношение 1 литр объёма ресивера на 2–4 л/мин производительности компрессора. Ресивер должен наполняться за 3–4 минуты.

Для одного рабочего места достаточно ресивера объёмом 24–50 литров. Для двух-трёх установок — 50–100 литров. Для 7–8 кабинетов — от 120 литров.

Внутренняя поверхность ресивера медицинского компрессора должна иметь антикоррозийное покрытие, предотвращающее образование ржавчины. В бытовых и промышленных компрессорах такая защита отсутствует, что приводит к попаданию продуктов коррозии в воздушную магистраль.

Осушение воздуха

Влага в сжатом воздухе — одна из основных причин выхода из строя стоматологических инструментов. При сжатии водяной пар конденсируется, и без эффективного осушителя конденсат поступает в магистраль, вызывая коррозию, сокращая срок службы наконечников и снижая качество работы.

Поэтому стоматологический компрессор должен быть оснащён осушителем. Используются два типа: мембранные и адсорбционные. Компрессоры с осушителем в характеристиках часто маркируются как “dryer”.

Система фильтрации

Для обеспечения требуемого качества воздуха компрессор должен быть оснащён многоступенчатой системой фильтрации: фильтром грубой очистки, фильтром тонкой очистки и угольным фильтром для удаления запахов и остаточных паров масла.

Уровень шума

Шум компрессора – это комфорт работы персонала и пациентов. Оптимальный уровень шума для стоматологических компрессоров — до 65 дБ. Современные модели оснащаются шумозащитными кожухами и виброизолирующими опорами. При размещении компрессора в отдельном техническом помещении с вентиляцией требования к шуму могут быть снижены.

Мощность двигателя и условия установки

Мощность двигателя компрессора должна соответствовать возможностям электрической сети клиники. Пусковые токи могут в 5–7 раз превышать номинальные, что необходимо учитывать при выборе автоматических выключателей и сечения кабелей.

Компрессор должен устанавливаться в помещении с приточно-вытяжной вентиляцией. Перегрев является одной из частых причин выхода оборудования из строя. Температура воздуха в помещении не должна превышать +40°C.

Заключение:

Выбор стоматологического компрессора требует учёта следующих параметров: безмасляный тип, производительность с запасом не менее 30% от расчётной нагрузки, рабочий диапазон давления 5–8 бар, объём ресивера из расчёта 1 литр на 2–4 л/мин производительности, наличие осушителя и многоступенчатой системы фильтрации, уровень шума не выше 65 дБ при установке в кабинете, соответствие электропитания и наличие вентиляции в помещении установки. Правильно подобранный компрессор обеспечивает бесперебойную работу клиники, долговечность инструментов и комфортные условия для персонала и пациентов.

Качество сжатого воздуха в стоматологии — это не технический параметр, а условие безопасности лечения. Воздух, подаваемый из компрессора в стоматологический кабинет, контактирует с раневой поверхностью, слизистой оболочкой, используется для обдува при препарировании и реставрации, а также приводит в действие турбинные наконечники, микромоторы и скалеры. Примеси масла, влаги, механических частиц и микроорганизмов в таком воздухе недопустимы. Их попадание в полость рта вызывает токсическое раздражение тканей, ухудшает адгезию композитных материалов, сокращает ресурс дорогостоящего инструмента в 2–3 раза и создаёт питательную среду для бактериальной флоры в пневмомагистралях. Именно поэтому качество стоматологического сжатого воздуха жёстко регламентируется международными и национальными стандартами, а контроль его параметров является обязательным условием сертификации и лицензирования медицинской деятельности.

Нормативная база включает несколько ключевых документов. Основным является специализированный стандарт ISO 22052:2020, который устанавливает требования к центральному компрессорному оборудованию, подающему воздух к стоматологическим установкам и пневматическим устройствам. Этот стандарт определяет требования к чистоте воздуха и методам его контроля. Согласно ему, качество стоматологического воздуха впервые чётко и воспроизводимо определено классом чистоты 2:4:2 по ISO 8573-1.

Базовым документом выступает ISO 8573-1 (в России — ГОСТ Р ИСО 8573-1-2016), который устанавливает классы чистоты сжатого воздуха по трём категориям загрязнений: твёрдые частицы, вода и масло. Класс 2 по данному стандарту является обязательным для медицинского воздуха. Дополнительно применяется ГОСТ Р ИСО 7396-1-2011, регламентирующий требования к трубопроводным системам для сжатых медицинских газов — проектированию, монтажу, эксплуатации и испытаниям систем подачи. Санитарные правила СанПиН 2.1.3.2630-10 устанавливают параметры микроклимата для стоматологических кабинетов. Также учитываются положения Европейской Фармакопеи, определяющей предельно допустимые концентрации химических загрязнителей; эти значения включены в ГОСТ Р ИСО 7396-1-2011.

Стандарт ISO 8573-1 классифицирует сжатый воздух по трём категориям загрязнений.

Твёрдые частицы

это количество и размер пылевых частиц в единице объёма

Вода

содержание водяного пара, выражаемое через точку росы под давлением

Масло

содержание масляных аэрозолей, паров и жидкости

Для каждой категории установлены классы от 0 (наивысшая чистота) до 6 и выше. Класс 2 по ISO 8573-1 является обязательным для медицинского воздуха и воздуха для привода хирургических инструментов.

Для стоматологического воздуха стандарт ISO 22052:2020 устанавливает класс чистоты 2:4:2 по ISO 8573-1.

По твёрдым частицам

это класс 2 — содержание не более 1 мг/м³ при размере частиц до 1 мкм

По воде

класс 4, что означает точку росы не выше плюс 3°C

По маслу

класс 2, содержание не более 0,1 мг/м³

Химический состав медицинского воздуха регламентируется ГОСТ Р ИСО 7396-1-2011. Объёмная концентрация кислорода должна находиться в пределах от 20,4 до 21,4 процента. Общая концентрация масла не должна превышать 0,1 мг/м³. Концентрация оксида углерода допускается не более 5 мл/м³, углекислого газа — не более 500 мл/м³, содержание паров воды — не более 67 мл/м³. Для диоксида серы установлен предел 1 мл/м³, для оксидов азота — не более 2 мл/м³. Масло может присутствовать в виде жидкости, аэрозоля или пара.

Осушение воздуха является одним из ключевых параметров качества. Содержание водяного пара напрямую влияет на коррозию оборудования, работу пневматических инструментов и санитарное состояние системы. Для стоматологического воздуха стандарт ISO 22052:2020 устанавливает класс 4 по воде, то есть точку росы не выше плюс 3°C. Для общебольничного медицинского воздуха требования жёстче — класс 2, точка росы не выше минус 40°C. Для воздуха, подаваемого на хирургические инструменты, требования к осушению ещё строже: содержание паров воды должно быть не более 67 мл/м³. Это необходимо для предотвращения образования воды или льда при адиабатическом расширении, которое может повредить инструменты. Разница в требованиях объясняется тем, что стоматологический воздух в основном используется для привода оборудования и обдува, а не для подачи в дыхательные пути пациента.

Медицинский воздух и воздух для привода хирургических инструментов должен фильтроваться для поддержания дисперсионного загрязнения ниже уровня, определённого классом 2 ISO 8573-1. Фильтрация должна быть многоступенчатой и включать фильтр грубой очистки для удаления крупных частиц, фильтр тонкой очистки до 0,01 мкм, угольный фильтр для удаления паров масла и органических соединений, а при необходимости — каталитический слой для нейтрализации оксида углерода.

ГОСТ Р ИСО 7396-1-2011 устанавливает требования к организации системы подачи медицинского воздуха. Система подачи должна содержать не менее трёх источников подачи, по крайней мере один из которых должен быть компрессором. Система должна обеспечивать установленный расход при неисправности любых двух источников подачи. Компрессоры должны снабжаться ресиверами и кондиционерами — осушителями и фильтрами. При наличии двух или более компрессорных источников необходимо обеспечить не менее двух кондиционеров. При трёх и более компрессорах они должны быть распределены так, чтобы при обслуживании любого из них или при единичном нарушении любого компонента оставшиеся компрессоры обеспечивали непрерывность подачи.

Санитарные правила СанПиН устанавливают параметры микроклимата для стоматологических кабинетов. Температура воздуха должна находиться в диапазоне от плюс 18 до плюс 25 градусов Цельсия. Относительная влажность должна составлять от 40 до 60 процентов. Кабинеты должны быть оборудованы системами вентиляции и кондиционирования, обеспечивающими чистоту и циркуляцию воздуха. Системы вентиляции должны исключать перетекание воздушных масс из «грязных» зон в «чистые». Кабинеты оборудуются бактерицидными облучателями или другими устройствами обеззараживания воздуха.

Качество сжатого воздуха в стоматологии регламентируется системой стандартов, ключевыми из которых являются ISO 22052:2020, ISO 8573-1 и ГОСТ Р ИСО 7396-1-2011. Основные требования: класс чистоты 2:4:2 по ISO 8573-1, точка росы не выше плюс 3°C, содержание масла не более 0,1 мг/м³, твёрдых частиц не более 1 мг/м³, соответствие химического состава предельным значениям по кислороду, оксидам углерода, диоксиду серы и оксидам азота, многоступенчатая фильтрация, резервирование системы подачи. Игнорирование этих требований ведёт к преждевременному выходу оборудования из строя, снижению качества лечения и прямым рискам для здоровья пациента. Контроль качества воздуха должен быть регулярным, а его параметры — документально подтверждаться. Только при соблюдении всех нормативов можно гарантировать, что воздух, подаваемый в стоматологический кабинет, является безопасным и пригодным для использования.
